LED色温图谱详解
【时间：2014-11-25】



　　NO.

　　X

　　Y

　　实测色温(K)

　　计算色温(K)

　　Δ色温(K)

　　1

　　0.2675

　　0.2809

　　14610

　　14000

　　610

　　2

　　0.2820

　　0.3001

　　9655

　　9000

　　655

　　3

　　0.3027

　　0.3207

　　7572

　　7000

　　572

　　4

　　0.3172

　　0.3562

　　6081

　　6300

　　-219

　　5

　　0.3137

　　0.3352

　　6622

　　6500

　　122

　　7

　　0.3023

　　0.3118

　　8268

　　7100

　　1168

　　8

　　0.2916

　　0.2960

　　9310

　　8500

　　810

　　9

　　0.3352

　　0.3604

　　5400

　　5600

　　-200

　　10

　　0.3222

　　0.3446

　　6122

　　5800

　　322

　　11

　　0.3519

　　0.3950

　　4628

　　4800

　　-172

　　13

　　0.3599

　　0.4021

　　4436

　　4700

　　-264



　　NOTE:Δ色温=实测色温-计算色温(根据相对色温线)

　　结论:

　　1.根据实际测试的色标可看出:不在色温线上面的色坐标点,可以通过相对色温线的方式求出该点色温.

　　2.向下延长各个相对色温线,基本交汇在一点(X:0.33 Y:0.20).依此点坐标:

　　2500K相对色温线与X轴的夹角约为30度.

　　25000K相对色温线与2500K相对色温线之间的夹角约为90度.

　　250000K相对色温线与2000K相对色温线之间的夹角约为100度.

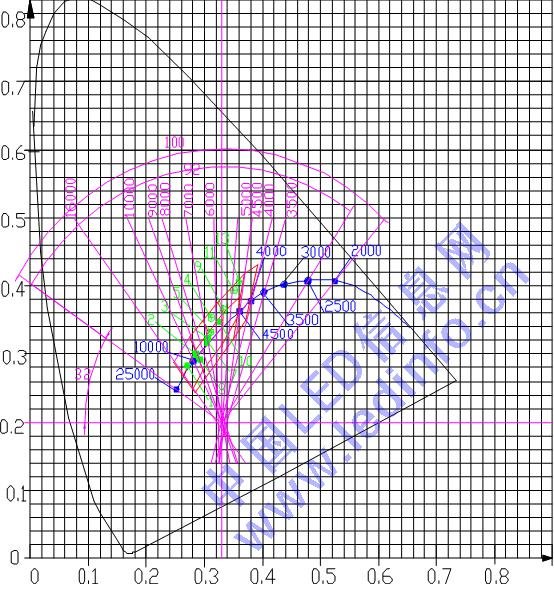

　　具体见上图所示.

　　3.根据上图白光色坐标分布图与相对色温线的关系,现在许多分光参数表是根据色温方式划分各个BIN等级(色标分布图是参照早期日亚白光色标分布图制作).这样分当然具有一定的好处。

　　4.工厂色标分布图所对应的的色温范围为:4000K~16000K.

　　5.采用白光计算机(T620)测试出的色温值与根据相对色温线所计算出的色温值有一定的差别,机台测试出的色温值只能做一个参考值.根据相对色温线所计算出的色温值与机台测试的色温值之间的差别详见上表Δ色温值.
